オイル及びガスのための波形の金属板の溶接された版の熱交換器

中国 オイル及びガスのための波形の金属板の溶接された版の熱交換器 サプライヤー
オイル及びガスのための波形の金属板の溶接された版の熱交換器 サプライヤー オイル及びガスのための波形の金属板の溶接された版の熱交換器 サプライヤー オイル及びガスのための波形の金属板の溶接された版の熱交換器 サプライヤー

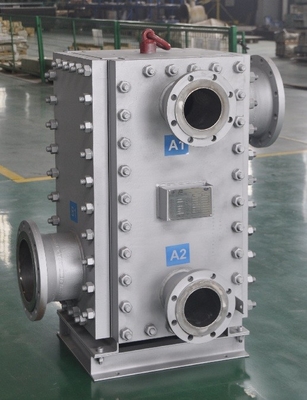

大画像 :  オイル及びガスのための波形の金属板の溶接された版の熱交換器

商品の詳細:

起源の場所: 中国
ブランド名: QIYAO
証明: ISO, ASME
モデル番号: QYBシリーズ

お支払配送条件:

最小注文数量: 1 ユニット
価格: Customized Product, Quoted Case By Case
パッケージの詳細: 使い古した木製ケース
受渡し時間: T/TまたはL/Cの後の30-45日
支払条件: L / C、T / T
供給の能力: 月間 100 台
連絡先
詳細製品概要
材料: ステンレス鋼、SMO、チタニウム、等。 熱交換の中心の構造: シートの束として溶接されるべき波形の金属板
構造: 溶接された版シートの束はブロック タイプの及びボルト接続されたおよびシール金具フレームに取付けました 設計: カスタマイズ
アプリケーション: オイル及びガス、精製所、化学工業、等。 パッキング: 耐航性のあるパッキン
売り上げ後のサービス: 利用できる要望に応じて
ハイライト:

十分に溶接された版の熱交換器

,

妨げられた版の熱交換器

オイル及びガスのための波形の金属板の溶接された版の熱交換器



ブロック タイプの及び完全溶接された版の熱交換器は密集した熱交換器家族の新製品です。

十分に版シートと溶接される版の束は4のフレームにボルトで固定しました上の版および支承板支える圧力の側面を取付けられます。側面は流動入口および出口が付いているノズルを与えられます。

ボルト接続された構造が原因で、版は版の束の容易なクリーニングそして維持のために容易に取り外すことができます。

版シートは使用されるガスケットなしで互いに溶接されます従って高温及び圧力適用のために応用である場合もあります。

版シートの波形のプロフィールにより液体の重い乱れを引き起こします、従って熱伝達率は慣習的な管及び貝の熱交換器の2-4回です。同じ作動状態の下で、熱伝達のための必須区域は慣習的な管及び貝の熱交換器の25-30%だけです。



仕事の主義/流れ

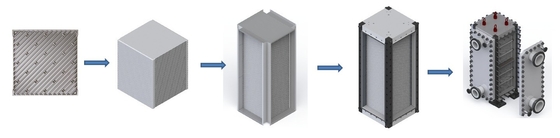

薄い金属板は波形の版を作り出すために押され、それからそのような波形の版の積み重ねは溶接された互いこうしてブロックのタイプ及び十分に溶接された版の熱交換器を形作るためにであり。近隣シートは狭く、曲がったチャネルを中間確立し、加工液が流れるようにします。順序で自身のチャネルを通る冷たい流動および熱い流量。冷たく、熱いチャネルはシートで熱交換が起こるところで、自然に分かれています。

構造及び働き主義に帰することができる、このタイプのPHEは密集した構造によって、小さい足跡、高熱の移動の効率、適用範囲が広い操作、広い適用、低熱損失、容易な取付け及びクリーニング、等特色になります。



指定

適用 熱交換
名前 ブロック タイプの及び完全溶接された版の熱交換器
モデル QYB30、QYB40、QYB50、QYB75
材料 316L、SMOのチタニウム、2205
コード及び標準 NB/T47007、GB150
設計圧力 F.V. – 4Mpa
設計温度 -200 - 400℃
主要な測定ポイント 流動入口/出口の温度そして圧力
シール フランジ
主装置のための耐用年数 15年
保証 12か月
仕事/サービスの規模 、設置監督、等設計して下さい、製造して下さい、供給して下さい。





利点

  1. 高熱の移動係数、熱伝達率は–圧力降下の限界の同じ状態の下の…管及び貝の熱交換器の2-4回です;
  2. 制御への密集した構造の–小型及び速い応答;
  3. 軽量–減らされた貴金属の費用;
  4. レーザーは版シートの束を–高圧及び熱抵抗溶接しました;
  5. 乱れは低速度の場合にはもたらすことができます。シートの壁の表面の大きいせん断力による低い汚染。
  6. 多数の流れは反対の方向で流れるかもしれません–熱交換の効率は非常に高めることができ、近いアプローチの温度は達成されます;
  7. 液体の均一な配分–熱伝達の効率は高められ、流れの抵抗は減ります;
  8. 中心の取りはずし可能な側面及び目に見える溶接の継ぎ目–容易なクリーニング及び維持;
  9. 製造業の–安全な及び信頼できるプロダクトの豊富な経験;
  10. 沢山の部品の在庫–減らされた調達期間;
  11. 高い管理効率–プロダクトの安価。



参照

いいえ。 ユーザー プロジェクト 装置 指定 Qty.
1 Kingboardの化学保有物株式会社。 100,000t/y接触分解装置 重油の分別タワーの頭上式のクーラー

QYB75

設計圧力:0.7MPa

設計臨時雇用者。:200℃

板材:316L

1
重油の分別タワー頭上式オイル ガス–熱湯の熱交換器

QYB75

設計圧力:0.7MPa

設計臨時雇用者。:200℃

板材:316L

1
軽いオイルの分別タワー頭上式オイル ガス–熱湯の熱交換器

QYB75

設計圧力:0.7MPa

設計臨時雇用者。:200℃

板材:316L

1
軽いオイルの分別タワーの頭上式のクーラー

QYB75

設計圧力:0.7MPa

設計臨時雇用者。:200℃

板材:316L

1
2 南京Fubangteの東洋の化学薬品のCo.株式会社。 プロジェクトを改善する版の熱交換器 Predistillationの熱交換器

QYB50

設計圧力:0.9MPa

設計臨時雇用者。:220℃

板材:316L

1
3 Xinaoエネルギー保有物株式会社。 南京の臨界超過有害排出物処置のプロジェクト コンデンサー

QYB50-H-250

設計圧力:0.4MPa

設計臨時雇用者。:160℃

板材:チタニウム

1
予熱器

QYB30-V-60

設計圧力:0.5MPa

設計臨時雇用者。:160℃

板材:チタニウム

1
4 山東Yuhuang (グループ)の化学薬品のCo.株式会社。 50,000t/y MUTTAHIDA MAJLIS-E-AMALは写し出します T240供給の予熱器

QYB75-V-400

設計圧力:1.0MPa

設計臨時雇用者。:110℃

板材:316L

2
5 Wanhuaの化学薬品のCo.株式会社。 ポリカーボネートのプロジェクト 第一次二次冷水装置

QYB30-V-100

設計圧力:0.8MPa

設計臨時雇用者。:125℃

板材:316L

5
第一次MCの廃水の熱交換器

QYB50-V-200

設計圧力:0.8MPa

設計臨時雇用者。:90℃

板材:チタニウム

2
二次MCの廃水の熱交換器

QYB50-V-200

設計圧力:0.8MPa

設計臨時雇用者。:120℃

板材:チタニウム

2
6 SinoPec Luoyang Company 15GX69はプロジェクトを改造します ナフタ–原油の熱交換器

QYB75-V-300

設計圧力:2.35MPa

設計臨時雇用者。:150℃

板材:チタニウム

1
SinoPec Zhenghaiの精錬及び化学薬品のCo.株式会社。 CDUの熱交換器の取り替え ナフタ–原油の熱交換器

QYB75-V-350

設計圧力:2.5MPa

設計臨時雇用者。:250℃

板材:チタニウム

2
SinoPec Jiujiang Company オイルの質の改善はプロジェクトを改造します 粗野なオイルのトッピング ガスの熱交換器

QYB75-V-352

設計圧力:1.5/3.3MPa

設計臨時雇用者。:200℃

板材:チタニウム

2
粗野なオイルのナフタの熱交換器

QYB75-V-252

設計圧力:1.5/3.3MPa

設計臨時雇用者。:200

板材:チタニウム

2
真空の熱交換器の原油の第3側面

QYB75-V-352

設計圧力:3.0/3.5MPa

設計臨時雇用者。:300℃

板材:316L

2
真空の熱交換器の原油の第3側面

QYB75-V-502

設計圧力:3.0/3.5MPa

設計臨時雇用者。:350℃

板材:254SMO

2
ナフタ–熱湯の熱交換器

QYB75-V-152

設計圧力:1.5/1.5MPa

設計臨時雇用者。:200℃

板材:チタニウム

2
7 National Iranian Oil Company 原油の単位 安定させたオイル/原油

QYB75-V-500

設計圧力:2.1MPa

設計臨時雇用者。:150℃

板材:チタニウム

1
8 CNPC Sichuangの会社 CDUによって完全溶接される熱交換器はプロジェクトを改造します 粗野なオイルのナフタの熱交換器

QYB75-H-250

設計圧力:1.6MPa

設計臨時雇用者。:200℃

板材:チタニウム

5
CNPC Huhehot Company プロジェクトを改善するCDUの熱交換器 ナフタ–原油の熱交換器

QYB75-V-500

設計圧力:2.5MPa

設計臨時雇用者。:200℃

板材:チタニウム

1


オイル及びガスのための波形の金属板の溶接された版の熱交換器
オイル及びガスのための波形の金属板の溶接された版の熱交換器
オイル及びガスのための波形の金属板の溶接された版の熱交換器オイル及びガスのための波形の金属板の溶接された版の熱交換器
